Plateau tournant avec 2 plateaux inclinables
- Rotation 360°
- Plateau tournant manuel (liaison couronne orientation)
- 2 table inclinable
- Charge 1300Kg (chacun)
- Inclinaison 30°
- Utilisation uniquement en déchargement (rermonte la caisse vide) -Commande inclinaison par pédale
- Plateau avec avaloirs dim : 1650x1200
- Dépose à 615mm/sol avec chargement au chariot élevateur
- Caisse dim 1600x1150 ht 1070
- Dépose à 362mm du sol avec chargement au chariot élévateur
- Contenant à prendre en compte : Caisse de dimension 1370*900 ht 920mm
- Système d'inclinaison réalisé par vérin simple effet et accumulateur
- Ensemble taré et plombé en usine
- Verrouillage mécanique du plateau tournant
- Verrouillage hydrauylique de l'inclinaison support
- Ensemble de pictogrammes signalisant les zones à rsique
Problématique du client
Le client, fabriquant automobile possède des lignes d’assemblages. En bord de ligne les opérateur/trices prélèvent des pièces détachées dans des caisses afin d’alimenter la ligne de production. Le client souhaite un produit permettant d’alimenter en continu la ligne et que les opérateurs/trices
Cahier des charges du client
- Un plateau tournant manuel avec actionnement au pied
- Charger une caisse/palette pendant que l’opérateur prélève ou charge dans l’autre caisse/palette
- Accueillir des caisses de 1600 x 1150mm hauteur 1070mm.
- Faire pivoter deux charges de 1300 kg
Méthode de travail
Après un échange avec le responsable de production et les ergonomes en charge du projet, un cahier des charges détaillés fût émis. Le bureau d’étude Manergo a tenu à respecter chaque point essentiel du cahier des charge afin de satisfaire la demande du client.
Produit proposé

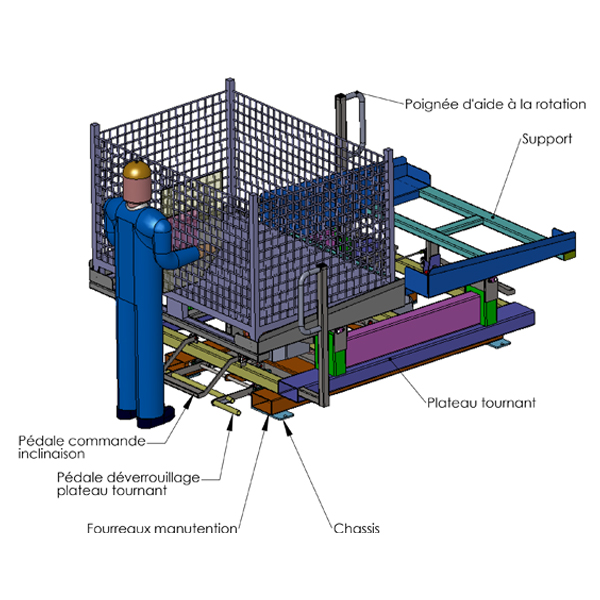

Plateau tournant avec 2 plateaux inclinables, régie par une énergie manuelle grâce à une pédale et un indexage à 0 /180°. L’opérateur/trice utilise donc son pied pour débloquer la rotation du plateau est avec l’aide de ses bras lance la rotation du plateau tournant. L’indexage permet de stopper cette rotation à l’endroit décidé par le client. Cette double table rotative est équipée de 2 tables inclinables qui assurent une mise en position ergonomique des produits contenu dans la caisse.

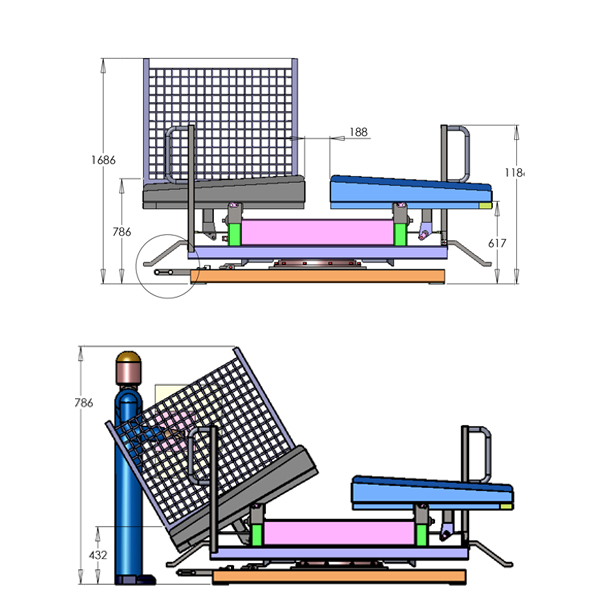

En phase de déchargement l’opérateur/trice actionne la manette pour incliner la caisse et ainsi avoir un meilleur accès au contenu de la caisse. En effet la caisse s’incline de 30° et rend accessible le fond du contenant.
