Ref. MER125°005-042-064-1400-4414

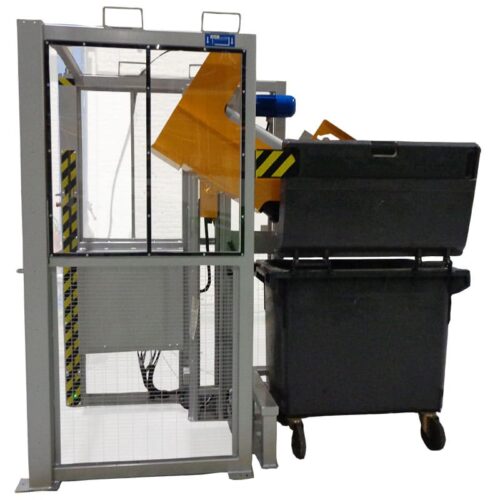

Mât élévation rotation 125° cartérisé

  • Norme CE

Ce mât élévation rotation cartérisé 125°, référence MER125°005-042-064-1400-4414, permet la vidange de caisses contenant des produits directement dans une poubelle 4 roues. Son réceptacle en acier favorise l’écoulement des produits présents dans la caisse grâce à une rotation de 125°. Le mât élévation rotation 125°, participe à la réduction des TMS. En effet, la répétition de tâche physique peut entraîner des maladies professionnelles.

Voir la description détaillée ↓

Sur devis

Description détaillée

Conception et usages

Sécurité

Boutons / Voyants : – armoire : 1 sectionneur / 1 voyant de mise sous tension / 1 grille d’aération avec son filtre / 1 ventilateur ; – pupitre commande : arrêt d’urgence / montée (contact maintenu) / descente (contact maintenu) / cycle pas à pas (contact maintenu) / voyant réarmement barrage immatériel ; – pupitre réarmement : départ cycle / arrêt cycle ; – 1 détection position basse / 1 détection position haute ; – 1 détection rupture de chaîne et tension de chaîne ; – 1 relais de sécurité gérant les arrêts d’urgence, le barrage immatériel en zone de chargement

Dimensions et performances

  • Charge max (CMU) : 50 kg à 0,33 m du tablier
  • Inclinaison : 125°
  • Longueur hors tout : 2677 mm
  • Largeur hors tout : 1338 mm
  • Hauteur hors tout : 2500 mm
  • Longueur basculeur : 640 mm
  • Largeur basculeur : 420 mm
  • Hauteur de déversement : 1384 mm
  • Hauteur de chargement : au sol
  • Temps montée : 8 s
  • Temps descente : 8 s

Protections

  • Chaîne de sécurité
  • Détection de rupture de chaîne
  • Panneaux latéraux : protection type carters grillagé + makrolon, dont une de 970 de longueur démontable
  • Barrière immatérielle : barrage immatériel longueur 1800 mm en zone de chargement
  • Arrêt d’urgence
  • Pictogrammes

Électrique

  • Alimentation électrique : 400V tri 50Hz / circuit de commande 24Vdc
  • Coffret / pupitre : 1 armoire / 1 pupitre commande / 1 pupitre réarmement barrage immatériel

Caractéristiques techniques

Documents à télécharger

Options disponibles

  • Platines de fixation au sol
